数据和控制线耦合去耦网络

价格电议,您可以向供应商询价得到该产品价格

四川成都武侯区

苏州泰思特电子科技有限公司

本网推荐

图文详情
产品参数

数据和控制线耦合去耦网络产品介绍

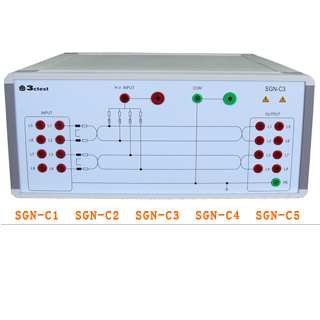

数据和控制线耦合去耦网络SGN-C1、SGN-C2是组合波脉冲测试被测产品时所用的辅助测试设备，其峰值电压可达到6.6KV .按照IEC标准，它被作为非屏蔽非对称数据和信号线的去耦合网络，数据和控制线耦合去耦网络SGN-C3、SGN-C4被作为非屏蔽对称数据和信号线的去耦合网络，同时可以做4线的测试。SGN-C5包含C1、C2、C3、C4的所有功能。

标准

IEC61000-4-5和GB/T17626.5

优点

1.完全满足标准的要求IEC61000-4-5：2005和GB/T17626.5-2008
2.完全方便-所有的插座是安全的香蕉插头，确保使用者的*大安全.
3.可选的保护元件易见稳定、可靠-高质量元件的选择，确保耦合网络在极其严酷的环境下连续运行.

参数

项目	SGN-C1	SGN-C2	SGN-C3	SGN-C4	SGN-C5
耦合器件	电容0.5μF	气体放电管90V	气体放电管90V	气体放电管90V	C1+C2+C3+C4
限流电阻	40Ω	40Ω	100Ω	160Ω	40/100/160Ω
去耦电感	20mH	20mH	20mH	20mH	20mH
信号宽带	＜100kHz	＜100kHz	＜100kHz	＜100kHz	＜100kHz
输出端口	2对4线	2对4线	2对4线	2对4线	2对4线
迭加方式	手动	手动	手动	手动	手动

加工定制：	是
品牌：	3ctest
型号：	SCN-C1-C2-C3-C4-C5
输出阻抗：	40欧、100欧
电压：	0.2-6k V
频率：	10k Hz
电压综合波：	1.2/50us 10/700us
电流综合波：	8/20us 5/320us
